RG1 ステップワゴン セルモータ交換

f:id:e-woodbell:20201217112141p:plain



みなさま こんにちは!新三雲店メカニック 堤田です。

 今回はステップワゴンのセルモータ交換をご紹介いたします。

記事を参考にされる方は自己責任でお願いいたします。

まずはお車のデータです。

年式 平成20年 10月

通称名  ホンダ ステップワゴン

型式  DBA-RG1

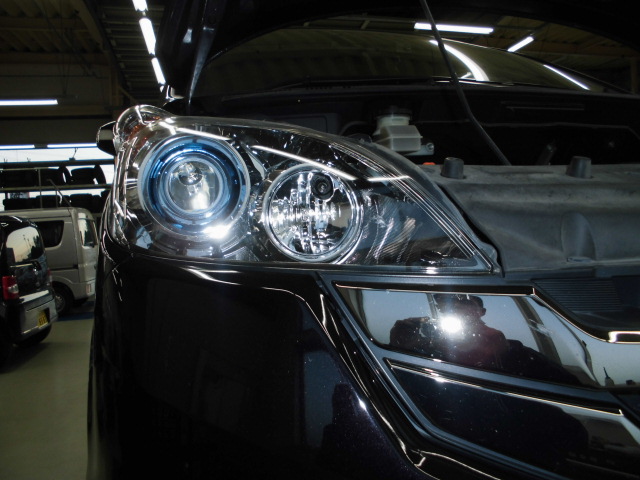

こちらがお車の顔です。

f:id:e-woodbell:20201212183846j:plain

ヘッドライトもピカピカですね

今回はインレットマニホールド(以下はインマニと略します)

を外さずに行います。

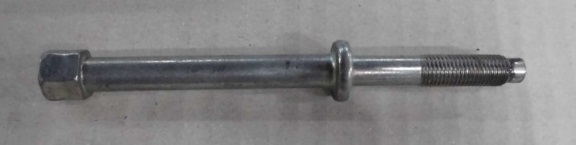

インマニを外すか外さないかはセルモータの上側の取付ボルト

f:id:e-woodbell:20201212184317j:plain

こちらのように特殊なボルトであればインマニを

外さなくてもセルモータを交換可能と思われます。

取り外しの手順は(画像はすでにセルモータが外れています)

f:id:e-woodbell:20201212190323j:plain

1、マイナス端子を外す

2、アンダーカバーを外す

3、赤丸のインマニのステーを外します

4、紫丸のセルモータのB端子と水色丸のC端子を外す

5、黄緑丸のノックセンサーのカプラーを外す

6、セルモータの取り付けボルトを2本外す

これでセルモータは外れます。

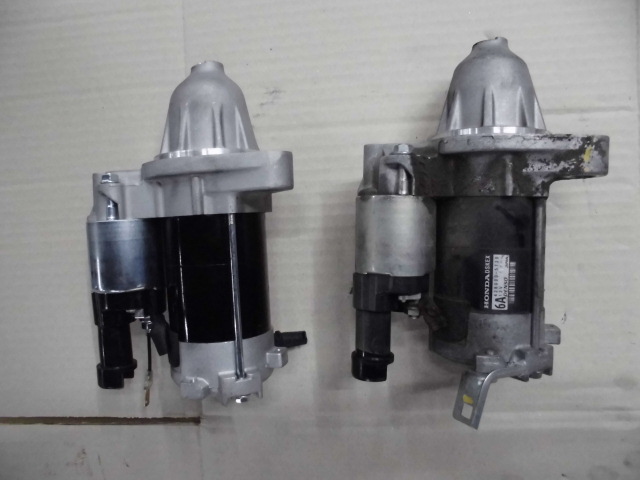

新旧を見比べて見ます

f:id:e-woodbell:20201212190856j:plain

ここで

小さいステーを古い方から移植します。

今回の部品はお客様の持込で、C端子の

形状が違ったので変換ハーネスを手作りして

対応しました。

f:id:e-woodbell:20201212191705j:plain

取付完了しました。

後はバッテリーのマイナス端子を外したので

初期設定の確認をして完成です。

配線の加工もありましたが

作業時間は2時間ぐらいかかりました。

しかしこれで安心してお乗りいただけますね。

最後までご覧いただき、ありがとうございました。
